Klávesnice pro microKEYER.

Po seznameni s manuálem microkeyeru jsem zatoužil po numerické klávesnici pro spouštění pamětí.
V obchodech vedou už jen s USB konektorem.  Potřebujeme ale PS2. Mužete si ji sice objednat například zde:
http://microham.cz/usb-interface/ps2-numericka-klavesnice-pro-cw-keyer-%5Bid=MHPS-2%5D.html .
Přestože  cena je vskutku lidová   :-(  , vzal jsem obyčejnou starou klávesnici, šroubovak, pilku a nůžky.A kupodivu po sestaveni funguje.
Ještě fotka a víc asi netřeba.

PA_20W_TRV_144MHz_podruhé...

Tento kus dorazil s "cudziny" na dostavení , osazen obvodem SAV-36. V dané konfiguraci nepoužitelný. Následovala výměna za Mitsubischi RA60H1317M .

Dolní propust pak po doladění vypada  na displeji analyzatoru takto :



A fotka na památku před odchodem na zahraniční misi.

ARRL EME 2 kolo.

S přihlédnutím k ne zcela idealní zdravotní kondici během týdne, jsem ranní  vstávání nechal až na nedělní noc.  Odjel jsem s  tím že LNA namontuji raděj za světla a potřebné 3 spojení k naplnění plánu z prvního kola snad nebudou problém. Očekávál jsem že vyjede  OK1DFC , DL6SH a také mi chyběli OK1KIR které jsem v prvním kole sice zaslechl ale neudělal. Začátek zcela kopíroval předchozí kola. Vše fungovalo a vlastní  echo jsem slyšel . Zavolal jsem první stanici .Ta odpověděla ale další mé relace se už  nedočkala. Zase obchozí LNA pro SDR.   Za sobotu jsem do deníku zapsal tyto stanice  :
N2UO DL6SH PA3DZL K1JT a K2DH.


V neděli jsem vyrazil podstatně dříve a doufal v nějakého JA  . Ale nekonal se .

Opět oblíbená hra s obchozí krabičkou která si  po chvilce přemlouvání  dala řict.V čem je problém  opět  netuším. Jedno rele jsem už vyměnil v sobotu odpoledne.
Na pásmo vyjelo dost big gun a tak bylo co dělat. Podmínky se ale docela měnily . Několikrát jsem měl pocit že něco odešlo . Chyba ale zda se nebyla na mém přijímači. Nový LNA pracoval dobře .Protože jsem k SDR pořídil nový starý  PC , uvolněný  notebook jsem využil  na test Funcube a MAP65. Ale ani s detailním popisem instalace za 5 minut ...hi, jsem neuspěl.Věnoval jsem se tedy raději telegrafu. Nedělě  přinesla :
OK1DFC HB9Q CT1DMK SM4IVE DL3EBJ DF3RU S59DCD ON7UN OH2DG a PA6PY.

Chvíli jsem ještě zkoušel WSJT . Opět jsem se chtěl  pokusit o s spojení s  OK1YK . Na výzvu ale místo něj přišli PA7JB , G4CCH a IK5QLO . K tomu  jedno domluvené spojeni s OK1KIR .
Letošní ARRL EME tedy  přinesl  příjemných  42 qso provozem CW.

Hrátky s LNA...

Minulý víkend se konalo "Frenštátské ukecane setkání".

http://www.ok2imh.com/view.php?nazevclanku=mikrovlnne-setkani-ve-frenstate&cisloclanku=2011110002

Ja jsem se pokusil před druhým kolem ARRL EME poskládat LNA od G4DDK. /TNX OK2IT ! /.Protože Zdeněk OK1DFC přislíbil učast i s měřící technikou vzal jsem hlavně pro porovnání vše co bylo k mání na 23cm. Dodatěčně jsem pak ještě zkusil 1dB kompresi.Uváděná hodnota je na vstupu LNA. Jde jen o orientační výsledky ale aspoň něco .
                              P1dB             Nf             G
- 132AH HEMPT    -19dBm         0,72         35,4   / použity na moje dosavadni EME spojení/
- 131AH HEMPT    -20dBm         0,45         20,3   /po těžkém úrazu u OK2KJT léčen MGF4919/
- SA1296                -19dBm         1,18         20,3  / made in USA fy LNA Technology /
- G4DDK               -19dBm          0,56         38,6  / meřen včetně spojky SMA /
- FCB OK1CDJ      + 5dbm          1,15         13,8  / LNA pro FunCube /

Až na  LNA pro Funcube asi žadné překvapení. Doufal jsem že z G4DDK vyrazím ,víc ale ani přes materialní pomoc OK1DFC  a tři  odpoledne to lépe nedokažu.  No nezbýva mi  se než se jako bratři Ebenové zeptat . No řekněte mi jak to dělaj  ?
http://www.ok2dl.eu/2010/03/predzesilovac-na-23-cm.html
http://www.ok1dfc.com/eme/technic/g4ddk/g4ddklna.htm

http://ok1yk.blogspot.com/2010/11/lna-23-cm.html
http://www.youtube.com/watch?v=wFRxvC3b36s

ARRL EME 1 kolo.

       Na tento závod jsem odjížděl s tím že jsem v pátek naistaloval topení , vše zapojil zkusil  šum slunce a vše se zdálo v pořádku. Pochopitelně v sobotu ráno vše bylo jinak. Opět záhada černé skříňky s LNA pro SDR. Doma funguje  u paraboly jen do prvního sepnutí. To urychlilo test funcube . Tedy trochu zdržení a mohl jsem vyjet.
      Plán byl 30QSO . Dále test  s OK1YK a pokusit se o IS0. V sobotu jsem skončil s 15 QSO a pocitem  že plán asi nesplním.
        Nedělní ráno začlo nelidsky budíkem s tím že se  pokusím o VK3UM. A  povedlo se. Další radost přineslo spojení s PY2BS telegrafem.  Na WSJT už QSO mám i potvrzené. Další chybějící kontinet ale bude asi na dlouho. To jen kdyby Zdeňkové nevěděli kam příští rok..hi.
Spojení s OK1YK nedopadlo ale protože jsem se zatím příliš wsjt nevěnoval , myslím že chyba bude na mé straně. Navíc neklíčoval TCVR . Chvíli jsem pak monitoroval kmitočet IS0/OK5EME.Když už jsem hlásil kluků na chatu  že nic nevidím , ukázala se drobná čárka na spektru a za chvilku i CQ .Odhadl jsem tedy začátek periody, stiskl ptt a volal. Ihned přišla odpověď a v další relaci bylo hotovo.

Nakonec jsem to dotáhl na 27 telegrafních spojení .
 Při západu měsíce jsem poslouchal  dva signály OK2DL .V jednu chvíli stejně silné ale jeden se spožděním. Několik stanic jsem se nedovolal a některé nepřečetl.Tak snad se povede ještě něco v dalším kole.

ARI EME a dny NATO..

Když se v práci  řešilo povolení vjezdu do obce na dobu konání dnů NATO v Ostravě požadal jsem o vjezd aniž bych tušil že bude ve stejném termínu italský EME závod.  Né že bych si dělal nadějě na výsledek ale šlo hlavně o to odzkoušet nějaké drobnosti. Například analyzovat proč nefunguje  system OE5JFL při běhu motorů.Přestože jsem na dnech NATO nikdy nebyl,trochu jsem se bál že by mohly nastat i komplikace. Navíc se mi vybavila historka o padájícíh letadlech zaviněných radioamatéry s obrovskými výkony. Bylo tedy třeba tuto teorii ověřit praxí. Nakonec jsem si stanovil 3 body k realizaci:
1. rozdat body v ARI contestu bude-li komu.
Nakonec se povedlo 9 QSO a 5 nových značek.Bohužel se objevila nepravidelná závada v bloku obchazející zesilovač před SDR . Protože jsem to ale tipoval víc na koncové stupně chvíli trvalo než jsem to našel. Tímto se omlouvám  OK2DL , s kterým jsem první qso nedokončil a raděj ho zopakoval.Další komplikací byly tryskové motory letadel. Proto jsem se pak raději věnoval dalšímu bodu progamu.

2. instalace límce feedu.

Zde šlo o provizorní instalaci protože definitivní držák feedu ještě nemám ani vymyšlený.Proto jsem to jen nasunul jak  vyšlo a ukazalo se že přínos je v mém připadě cca 3dB na šumu sluníčka. Alespoň dle SDR.V kombinaci se sledováním letadel to trvalo dele.
Ale musim uznat že na obloze  bylo co sledovat.

3. krátce naštívit statické ukázky na dnech NATO.
Zde jsem vyrazil až v neděli v poledne v naději že tím vyřeším i oběd.Nestalo se pro obrovské fronty u stánků s občerstvením. Byl jsem vlastně zvědavý jen na rádiové průzkumné vozidlo a pasivní radar Věra. Zde naštěstí fronty nebyly.A tak byl čas poklábosit s obsluhou. Tu jsem lehce rozhodil otázkou do jakého kmitočtu jsou vlastně schopni rádiově zkoumat. Obsluha se  nedala a hned se šla podivat co je na příjmači RohdeSchwarz  napsáno. Bylo to tam a k tomu ještě EB-200 a tak jsme oba hned  měli jasno. V tušení dalších otázek vyběhl ještě ven zeptat se co tam maj za anténu a kam až chodí. Nakonec jsme si ale docela popovídali s tím že s tyto vozy už jsou jen jako záložní / to jsem si odychl.. :-) /, a že možná někdy přivezou  i ty modernější které jsou ale momentálně na  mezinárodní misi.
Vůz lokátoruVěra už jsem pak jen proběhl. Na muj vkus tam bylo malo čudlíků a obsluha stejně zaškolovala nějakou dlouhonohou slečnu. Sice se dostavil další voják , ale na všetečnou otázku jaký objem dat proudí mikrovlnými spoji mezi stanovišti jsem odpověd nedostal.  Když jsem se už rozhodoval že se vrátím k EME provozu zaujal mě ještě kontejner meteoslužby. Jako zavržení hodný APRSník jsem neodolal skouknout jak to dělaj profesionálové. Čidla pěkná ..ale jinak moc koukat na co nebylo . No a nečekané vyvrcholení bylo před stánkem dělostřelectva. Hrdě vystavené severjugy staly i za fotku. Třeba na tom že je armáda vyřazené kupuje po repasi zpět něco bude..Na rozdíl od mého kusu ještě neměly vůli. Už se skoro nikde nedaj koupit , a jediný Armyshop který vím že měl posledních pár kousků neskutečně zdražil.

Provedl jsem ještě nějaké testy s funcube ale zatím s nulovým výsledkem. OE5JFL zas pro změnu  fungoval normálně s výjimkou jedné nefunkční nohy procesoru .Žel procesor 80C535 nikde není a tak už to musim vydržet než dojde na sestavení nové verze.

VHF_2011_OK2KYC

Někdy začátkem srpna jsem přemýšlel co s " Dnem rekordů ". Jet na Dušnou s OK2C mne nelákalo protože "přebytek" operátorů vetšinou znamená špatný výsledek a problémy navíc.Oslovil jsem tedy oba Zdeňky /OK2BUC OK2MBO / jestli neprovětráme 2 roky opuštěný Velký Javorník. 2m sestavu jsem letos nepoužil a  to byl další důvod realizovat malou  výpravu.
Zdeněk BUC slíbil že "něco" nachystá a tak další motivační bod byl na světě.

OK2BUC + OK2TAS

 Sešli jsme se nakonec ve velké početní převaze proti setavě OK2C což v plánu vůbec nebylo.
K obědu se dostavili OK2MBO OK2BUC OK2TAS OK2ULQ OK2PQH OK2IT + 1. Večer ještě dorazil OK2MBP a dokonce náčelník OK2SMO.
 Zařízení  jsem ovšem provětral ještě před závodem  tak důkladně až zůstal nefunkční PA 300W s "italským" modulem. Za blbost se holt platí. Protože jsme se nechtěli vzdát multibeamingu :-)  ,bylo potřeba zajet aspoň  pro maličký 100W PA a ještě pár drobností. To trochu narušilo časový harmonogram výstavby. Finalní sestava tedy 600W + 2x6el dk7zb , 100W + 2x F9FT a 10el dk7zb pro poslech.Kdybych tušil že OL9W jinak sídlící na Radhoští pojedou na "výlet" asi bych na setupu víc zapracoval. Tak jedinou novinkou byl konečně dokončený přepínač RX antén dle OK1VPZ.

OK2MBP v Mercedsu příště to zadrátuji úhledně.. :-)

Sobota byla ve stylu "past vedle pasti ..." skoro nic nefungovalo jak má. Situaci zachraňovala skvěle fungující kuchyně .Něděle pak již bez dalších ztrát. Přijel na kontrolu i Milan OK2IMH,tak jsme na chvilku byli skoro kompletni sestava OK2KYC.  Výsledek ale nakonec nebyl tak špatný. Docela přínosný byl i chat ON4KST kde skoro většina přihlášenych stanic reagovala a přineslo to docela dost zajimavých spojení. Opravdové rušení ve smyslu špatného signálu jsme zanamenali jen jednou , nebylo to dramatické a naštěstí hlavně krátké .Horší bylo najít volný kmitočet pokud jsme neudrželi stávajici  . Celkově i díky skvělému počasí,  výborné kuchyni a skvělé partě  velmi příjemný závod.

Antény ..?

Tímto směrem byl kdysi výhled a má  první QSO 47GHz s OK2BPR

Výsledek  OP: 473 QSO

                 150 tis bodů

           154 OK

          74 DL

            64 OM

        44SP

ODX: I1AXE 985km

Výsledek TTZNA :

  3 teplá jidla

  skvělá snídaně  +  tradiční tvarůžky..hi

 nic měně dle mě ODX : guláš ..

Díky všem zůčastněným za skvělou atmosféru a a protistanicím za QSO !
A naslyšenou v UHF tentokrát již zase společně s OK2KJT jako  OK2C.

Pozn: Rádio Čas na vstupu TRV cca -1dBm...

TEMWEL 144MHz ..

Firma Temwel vyrobila filtr pro rx již několikrát zmiňovaného transvertoru OM6AA.
Já dostal za úkol zjistit jestli soudruzi někde neudělali chybu. Jedná se o tříobvodový filtr který by se nasadil vlastně hned za anténu. Podstatný je průchozí útlum protože o ten se zhorší šumové číslo. Zase ale zlepší odolnost proti signálům mimo pásmo a vo tom to je že.

Takhle vypadá přenos bez filtru.

No a takto s filtrem.



Útlum tedy vychází na 1,1dB.  Šumové číslo by mělo  být cca 1.8dB . V praxi jsem ale narazil asi na stejný problém jako Martin OK1UGA. http://ok1uga.nagano.cz/trv_mereni.htm
Display na krabici s nápisem  HP 8970  ukazuje něco jiného.

Pokusně jsem ještě namotal 5 závitů drátů  na vrták 8mm . K tomu do série kondenzátor 6,8pF.Trochu roztáhnout závity a objevilo se následující :



Průchozí útlum pak vychází  na 0,6dB

Funcube LNA.

 Na novém e-shopu se objedvila stavebnice jednoduchého LNA pro Funcube SDR.
 Protože použitý zesilovač fy RFMD sliboval zajimavé parametry neodolal jsem a stavebnice zakoupil. Bohužel jsem nenaměřil deklarované šumové číslo, ale je otazka jestli v pásmu 23cm které mne zajíma opravdu meřim aslespoň trochu dobře. Velmi zajimavě  vypadá test 1dB komprese. U vzorku které jsem sestavil nastal pokles zisku při + 4dBm na vstupu pro 1296Mhz .Víc informací je k dispozici na blogu Ondry ok1cdj.



Slovenský pacient III. /RVA33/

Protože o víkendu bylo idelální "Weller počasí '', věnoval jsem podstatnou dobu  bastlení.
Jednou z věcí bylo i naladění tx směšovače trv ktery staví OM6AA. Zmiňuji to protože jsem  při této příležitosi ověřil  funkci útlumu RVA 33 od Mini-Circuits , požitý  k řízení výkonu TX.
Na vstup jsem přivedl úroveň 0 dBm. Na výstupu jsem pak naměřil :

  -  66 dBm /  0,1V

-  66  dBm / 0,5 V

-  17  dBm / 1,0 V

-  2,8 dBm / 1,5 V

+ 0,2 dBm / 2,0 V

+ 1,8 dBm / 2,5 V

+ 2,8 dBm / 3,0 V

+ 3,6 dBm / 3,5 V

+ 4,3 dBm / 4,0 V

+ 4,8 dBm / 4,5 V

+ 5,4 dBm / 5,0 V

Na výstupu požitý Toko 1315 pak na na displeji vypadal takto:

140-150MHz

Zcela stejný průběh ma i filtr ve vzorku sestaveném OK2AIA.

Provoz OK0ER obnoven.

Dnes byl instalován nový zdroj pro  majáky OK0ER 5,6-24 a 47GHz. Tím byl obnoven provoz po výpadku před PD.

ES na 144MHz 16.7.2011

Sice jen jedno spojení , ale potěšilo.  Navíc z domácího QTH. EA4LO 1946km.

Transvertor sn 002..

O PD byl nasazen na hlavní pracoviště 144MHz  u OK2C  druhý dokončený TRV o kterých tu občas něco utrousím.  Vypadá to že obstál.Proto ještě poslední poznámka než na to zapomenu..hi.

Smešovač TX je vhodné osadit bez zesilovače  28MHz  ERA 6 . V mém případě při použití  IC756PRO III stačil ICOM vybudit PA na požadovaných 10W bez tohoto obvodu. Stejne to bylo  i u  prvního  vyrobeného kusu...jen jsem na to zapomněl. Tak jsem pak zbytečně "doloval" MMIC ven.
Jiný problém se u  směšovače neobjevil. Pro řízení výkonu jsem 5V vyvedl  z  tohoto bloku. Jen je potřeba jednu diru a průchodkový kondenzátor navic.

PA_20W_TRV_144MHz

O víkendu jsem poskládal další díl z připravovaného transvertoru dle  OM6AA. Při použití hybridu RA60H1317 od  Mitsubishi je dobré na výstup stabilizátoru 5V zařadit trimr např 1k a nastavit cca 4,5V. Tím se zmenší klidový proud který pro uvažovaných 20W out je zbytečně velký .  Vf generátor vzorek vybudil na 50W. Kapacity v dolní propusti vyhověly 30 a 22 pF z nmt šrotů . Nebylo potřeba dolní propust nijak upravovat. Relé je lépe osadit  ještě před  sletováním "ohrádky". Teď ještě "bednu" a další transvertor zdá se  bude hotovy.

EME Dubus contest 2011

Konečně přišla možnost zkusit parabolu v závodě . Sice jsem k vůli tomu zrušil svou účast v mikrovlnném závodě s  OK2C ale volba byla jasná . S mou neúčastí padly i některá pásma v mw závodě. Tím se omlouvám protistanicím  i kolektivu.
Přípravy jsem zahájil už o 2 víkendy dříve tím , že se podařilo získat malou "budku"
zvanou technologický kontejner , jako základ nového EME hamshacku.Výhodu doufám ocením hlavně v zimním období. Stávající garaž používaná jako zázemí se opravdu nedala vytopit na příjemnou teplotu.

Znamenalo to vyrobit skoro všechny ovládací kabely znova. Stůl a nějaké drobnosti ale zase mít vše po ruce je další nemalé pozitivum  o socialních jistotách nemluvě ...hi.
Pravda uvnitř moc místa není ale když to stačí celému radioklubu , musím mě taky. No jak se tam vejdou je mi už teď záhadou.

Samotná účast pro mne byla jako "netelegrafistu " byla spíš velká drzost ale jak  zpívá Pavel Dobeš  " có se dalo robiť..ha ha" . Snažil jsem se co to šlo ..teda co jsem zvládal.
Začátek vypadal víc jako náš provozní aktiv  než evropský závod. V logu 8 QSO a s toho 4 stanice z OK !!! A to prosím signály  patřily k těm nejsilnějším...Nemáme se jako OK za co stydět ! To jen kdyby to náhodou četl někdo z vedení....no však víte.
Transvertor jsem poprvé "pověsil " na rubidium a taky SDR dostal definitvní LNA . Vše fungovalo a tak jsem večer končil s 15 QSO . V průběhu dne jsem ještě instaloval podpěru feedu . Tím se upravilo šilhání systému.  Bude to chtít ale celý dřžák nový.

Nedělě přinesla dalších 5 spojení . Zde je výpis udělaných stanic:
OK1DFC F2TU OK1KIR PI9CAM HB9BBD OK2DL SV1BTR OK1CA DL0SHF OZ4MM
RA3AUB F5SE/P K2UYH G4CCH N2OU JA6AHB SP7DCS LZ2US S59DCD SD3F.
Úžasný byl signál LX1DB bohužel jsem na něj narazil pozdě a nevim jestli vubec jel závod .
Prostě mě nenapadlo že to co jsem registroval na SDR ku  není rušení z probíhajiciho mw závodu.
Celkově jsem se hlavně hodně naučil a užil si  pěkný víkend se sluchátky na uších.

EME Dubus contest 2011

Požádal jsem Jirku OK2IT o překlad soutěžních podmínek. Původně šlo jen o jeden odstavec ale Jirka nakonec přeložil vše, Tak pokud to někomu pomůže překlad je zde :

EME Contest 2011 sponzorované DUBUS a REFCW / SSB pouze
Evropská EME soutěž je určena na podporu World-Wide činnost na moonbounce.
Každý prefix tvoří násobič.
1. Termíny
První víkend 12.března / 13 00 - - 24 UTC 144 MHz a 10 GHz + nahoru - CW / SSB
Druhý dubnový víkend 9 / 10 00 - - 24 432 UTC a 3,4 GHz - CW / SSB
Třetí dubnový víkend 30 / 1 května 00 - - 24 UTC 5,7 GHz - CW / SSB
Čtvrtý víkend v květnu 7 / 8 00 - - 24 UTC 2,3 GHz - CW / SSB
Pátý červnový víkend 4 / 5 00 - - 24 UTC 1.2 GHz - CW / SSB
2. Sekce a oceněníQRP 144MHz <100kW EIRP 432MHz <400kW EIRP 1296MHz <600kW EIRP
ale žádné samostatné QRP / QRO kategorie
Na QRO 144, 432 a 1296MHz, stanice s EIRP rovna nebo vyšší než je uvedeno výše.
CW / SSB QSO Vše v CW a / nebo SSB režimu - žádné jiné používané druhy provozu
MULTI Multi-OP je> 1 OP - bez žádné zvláštní kategorie
Multi-operátor a QRO stanice budou zvýrazněny v obecných klasifikací. Všechny QRP / QRO pásma vítězové a QRP / QRO vícepásmoví vítězové obdrží rok zdarma předplatné časopisu DUBUS.
Vícepásmová část obsahuje víkendy 1, 2, 3, 4 a 5. V každém pásmu / sekci budou certifikáty zaslány pro prvních 10 míst.
3. Pravidla
3,1 Pro účely soutěže pouze jedno platné bodované  QSO se stejnou stanicí
pro každé pásmo.
3,2 Během evropského EME Contestu je povoleno komunikovat pouze přes odrazy od měsíce

3,3 V době soutěže, je zakázáno používat jiné komunikační médium, jako je internet nebo packet radio, self spotting, oznámit CQ frekvence, aby skeds, výměnit jakékoliv části soutežního kódu atd.
3,4 Spotting ostatních stanic je povoleno.
3.5 Pokud stanice použijí jinou trasu než EME pro domluvení spojení, mohou tak učinit pouze mimo jejich aktivni účast v EME Contestu.
3,6 stanice pracujicí od 2.3 GHz a výše mohou oznámit své časové a pásmové segmenty ale pouze v časech, kdy nemají viditelnost na Měsíc
3,7 stanice se odchylují od pravidel nejsou způsobilé zasílat deník  pro evropský EME Contest.

4. Soutěžní Kód /  ExchangePro platné EME QSO, musí obě stanice zaznamenat:

4,1 volací znak protistanice
4,2 report signálu protistanice (pomocí TMO nebo RST)
4,3 R  z protistanice, pro potvrzení kroků 4,1 a 4,2
5. Deník
Deníky musí být oddělené pro každé pásmo, a měly by být v běžných formátech
Horní řádek: Vaše značka, Pásmo
Každé QSO: Datum a čas, Volací znak, RST posláno, RST Přijato, body, násobič
Sečteno a podtrženo: Celkový počet bodů, počet násobičů, celkem skóre.
6. QSO body
100 bodů za každé náhodné spojení dokončeno na 144MHz - 10GHz.
10 bodů pro každé sked spojení dokončeno 144MHz - 10GHz.
7. Násobiče
Každý jiný prefix je násobič (např. DL1, DK9, SM2, S51, S54, G6, KM5, W5, JA6, VK4, WA6,
K6, PA1, PE1, atd.). Viz příklad WPX pravidla soutěže.

8. Celkové skóreJedno pásmové skóre = [Celkový počet bodů QSO] * [Celkem násobiče].
K dispozici bude jeden vítěz v QRP a QRO v jednotlivých pásmech.
Vícepásmové skóre = [Celkem součet bodů na 144-10GHz] * [Celkem součtem násobičů ze všech pásem]
Vícepásmové stanice budou rovněž uvedeny jako samostatné v každém pásmu a mohou tudíž vyhrát i jedno pasmové diplomy/sekce.

9. Informace nutné k účasti v závoděKopie deníku pro každé pásmo s podrobnostmi bodů, násobičů a celkového počtu bodů.
Následující informace musí být zahrnuty i pro každé pásmo:
1. Výstupní výkon, kabel – ztráta v dB, typ antény a zisk
2. Kategorie: QRO / QRP - s jedním či více operátory
3. Čas začátku a čas konce doby účasti v soutěži
4. Jméno (jména) všech operátorů
5. QRA lokátor
Další informace vítána:

Komentáře, podmínky šíření, podrobnosti o stanici, fotografie, atd.
10. Odeslání deníku
Deníky musí být zaslány nejpozději do 20 dnů od skončení posledního závodního víkendu (tj. poštou nebo e-mailem do 25. června 2011).
Mail: Joachim Kraft, Gruetzmuehlenweg 23, D-22339 Hamburg, Německo
email: funk-telegramm@t-online.de

Všechny e-mailové přihlášky budou uznány do jednoho týdne. Pokud nemáte žádné potvrzení,
zašlete prosím svůj záznam znovu.
Pro další dotazy kontaktujte: funk-telegramm@t-online.de
Hodně štěstí v soutěži!
Pro REF: Patrick Magnin, F6HYE Pro DUBUS: Joachim Kraft, DL8HCZ/CT1HZE

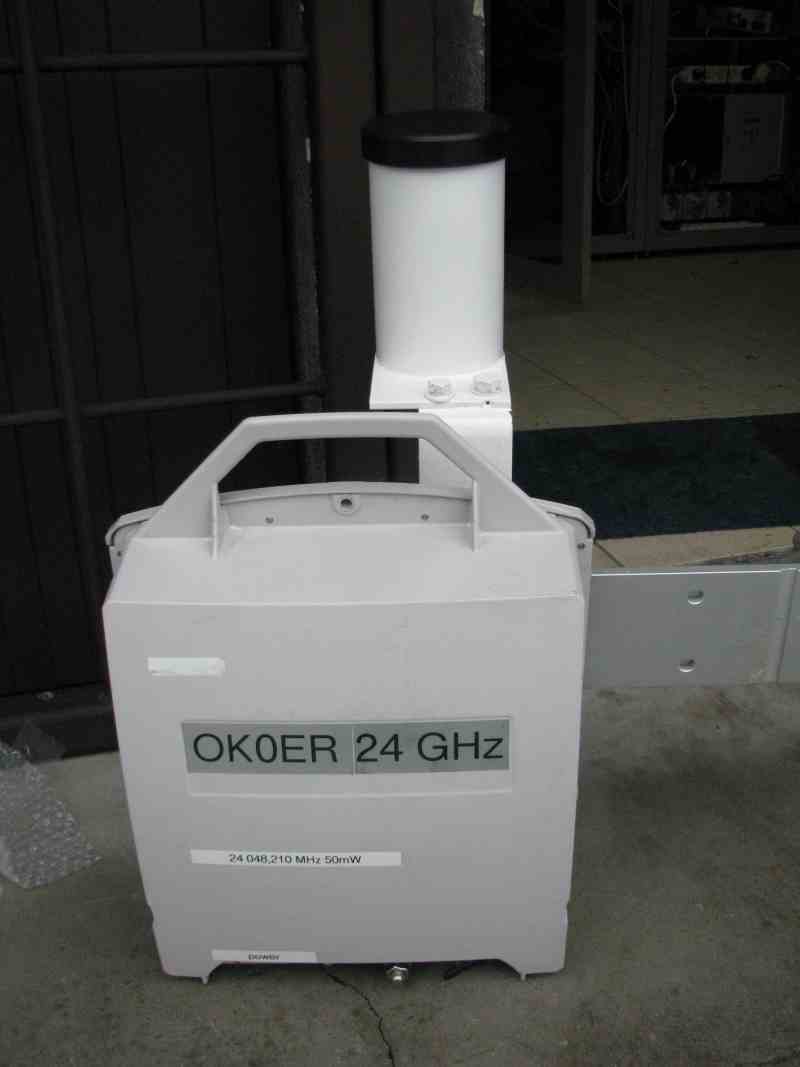

OK0ER - 24GHz

Dne 15.4.2011 byl spuštěn další maják z kóty Kubánkov /Pálkovické hůrky/.
Pracuje z lokátoru  JN99DP 660m ASL + 35m věž.
Kmitočet je 24 048,210 MHz s výkonem  > 50mW a anténa slot.

Základní díly věnoval  Aleš OK1FPC.  Díky !

Anténu sponzoroval Josef OK2STK a OK2KRT.  Díky !

S výrobou pomahal tradičně Pavel OK2VJC .  Díky !

V provozu jsou tedy pásma 2,3GHz - 5,6GHz - 24GHz - 47GHz  a 76 GHz.

Moje první WSJT EME QSO...

V očekávání velké EME aktivity jsem v sobotu večer 19.3. 2011 vyrazil za pokusem ulovit nějaké další EME QSO. Měsíc měl byt nejblíž zemi od roku 1993. No jestli to byla pravda nevim, protože za mraky vidět nebyl. Vykoukl až při parkování paraboly okolo 3 hodiny ranní.
Hlavním cílem pak  bylo otestovat nový TRV a budič PA. A vlastně prověřit vše po zimním spánku.
Už jsem  pomalu začal pochybovat že je vše v pořádku, protože první stanice se objevily až při elevaci cca 16 stupňů. Na telegrafu  jsem slyšel volat vytrvale výzvu  jen jednu stanici ale značku jsem prostě nepobral. Na nějakou velkou aktivitu to tedy nevypadalo.
Později se na SDR  provozem WSJT se objevily ve stejné periodě 3 silné signály . Přihlásil jsem se na chat a zjistil že první čáry patří  PY2BS , uprostřed OK2DL a nahoře HB9Q. S obdivem musím konstatovat  že signál OK2DL  se jevil nejsilnější.
Protože s "jetelem" jsem doposud žádné zkušenosti neměl , začal jsem tahat z netu manualy a hledat co mám špatně. Nakonec se povedlo detekovat stanice a následně  i dovolat  UT2EG a  PY2BS. Nejsem si jisty zdali mám vše dobře nastaveno, protože jsem četl jen signaly které už byly  slyšet ve sluchátkách a  ještě některé protistanice PY2BS. Pokusy o spojení s OK1YK a DL6SH se nepovedly.
Také rozchodit Mikrokeyer II s WIN7 se mi zatim nepodařilo.
Naopak poprvé použitý předzesilovač před Perseuse se ukázal jako zásadní přínos. Je to ale jistě  dáno i  tím že nový trv má podstatně menší zisk něž doposud použivaný vypujčeny transvertor od OK1STV. Tímto děkuji Vladane  !
Takové byly tedy postřehy z  mého letošního prvního EME pokusu.

zesilovač mf 28MHz

Z laboratoře OK1CA jsem dostal měření mf zesilovače 28MHz použitého v transvertoru.

Intermodulační odolnost:

10 MHz    IP3in    +17,7 dBm

20 MHz    IP3in    +18,8 dBm

26 MHz    IP3in    +18,7 dBm

50 MHz    IP3in    +18,6 dBm

60 MHz    IP3in    +18,6 dBm

zisk cca 16dB.

Detaily konstrukce plánujeme zveřejnit na semináři Tři Studně.



Recyklujme tranzistory !

Nebojte se, nemám žádný genialní nápad.Jedná se jen o reakci na dotaz kde sehnat to či ono do různych transvertorů , oscilátorů ap.
Včera mi  Eda OK2BPR diktoval na pásmu, jak identifikoval  značení některých tranzistorů z mikrovlných "šrotů " .  Nejvíce z mw  fy ERICSSON.Nabízím i včetně chyb  kterých jsme se mohli dopustit. Určitě si seznam zaslouží lepší  provedení u budu rád za připomínky. Nekontroloval jsem to ani výborným  programem Martina OK1UGA. Berte to jen jako přepis papirku než někam zmizí.

písmeno    pouzdro        typ

L                plast             NE 4210 S01

D               plast              NE 325   S01

K               plast              NE 3210 S01

A               keramika       NE 350 184

E               keramika        NE 760 84

J                keramika       NE 761 84

K               keramika       NE 424 84C

W              keramika       NE 326 84

D               keramika       NE 325 84

T               keramika       NE 329 84  nebo 344 84 ?

  Ještě mám  několik značení součastek barevnými tečkami. Tak někdy příště.

Slovenský pacient II.

Drobné poznámky z léčebné kůry IF zesilovače 28MHz z připravované série transvertorů.
 V zesilovači 03A neosazujte tlumivku T4 a odpory R6-R7. Zároveň jsem vstup IC1
doplníl SMD kondenzátorem  10n . Není nutný ale doporučuji.

Foto z "EKG" do propouštěcí zprávy.

Slovenský pacient II. OM6AA03A.

Tak už jsem odhalen ! UK2ULQ

Tak mi byla prodloužena licence. Občas jsem si kladl otazku kdo jsem a kde patřím ? Už nemusim. ČTU už má jasno.

Jistě je to jen obyčejny překlep. Jen jsem si naivně myslel že jeden telefonát to vyřeší.
Omyl , musel jsem sepsat odvolání, doporučeně zaslat a teď jen doufám že nebudu ještě potřebovat pomoc právníků.  Lhůta k odvolání je 15 dní tak snad to dostanou  včas.

Měření vstupního dílu TRV u OK1CA.

Rasťo OM6AA nechal u  OK1CA proměřit jeden vzorek vstupniho dílu připravovaných transvertorů.
Vysledek vypadá takto :

PROTOKOL

z měření zesilovače pro pásmo 144 MHz 2x SPF-5122Z, design OM6AA

Měřený dynamický rozsah je vyjádřený hodnotou IP3_in, měřeno kmitočty 1 - 144,295 MHz a 2 - 144,305 MHz.

Výsledky měření:

P_in1,2 = - 16 dBm

P_out1,2 = + 5,2 dBm

G_zes = 21,2 dB

IM3_1,2 = - 47 dBm

Δ IM3 = 52,2 dBm

IP3_out = P_out1,2 + (Δ IM3 / 2) = + 31,3 dBm

IP3_in = IP3_out – G_zes = + 10,1 dBm

Použité měřicí přístroje:

Generátor Agilent E4432B

Spektrální analyzátor Hewlett Packard HP8593E

V Panské Vsi 1.2.2011 F.Střihavka OK1CA

Směšovač 2m TRV

Jen poznámky k dokončeným blokům směšovače :
-"zisk"  je cca  -8dB
- u "uhrádky" je už málo místa , směšovač  diplexer a BPF je lépe zaletovat před vletováním  DPS do krabičky.

LO 116MHz

Během víkendu jsem dokončil v popřadí 2 a 3 ks oscilatoru 116MHz.
Protože naměřené hodnoty zapomenu nebo ztratím , uvedu je pro potřeby nejmenovaného "duševného  otecka " alias machra konstruktéra.
Výstupní úrovně bude potřeba ještě upravit o -3dB. OCXO lze nastavit v rozsahu 300Hz od jmenovitého kmitočtu na obě strany.
No a protože jsem byl pověřen opravou a dokončením bloku LNA, výše nejmenovaného nabízím ještě  obrázky z nastavování. Oprava se povedla..bohužel ale přestala svítit atypická žárovka mikroskopu z produkce NDR. Tak budu muset řešit náhradu LED diodou o něco dříve něž jsem čekal.

vcětně TOKO 1314

NF 0,58 a G 23dB

LNA včetně -30dB útlumu

LNA včetně -30dB útlumu

TOKO_filtry

Pro připravovanou serii transvertorů dle návrhu Rasťi OM6AA jsme potřebovali několik filtrů . Ovšem ukázalo se už  nedají objednat . Jedná se o 3 obvodove filtry TOKO pro 145MHz.
Nakonec se povedlo zajistit nekolik kusů z vyřazených mw spojů Ericsson. Protože jsou zde použity různé filtry se značením 1313-5, byl jsem " pověřen "jejich proměřením. Výsledky předkládám.

1313 10dB/div

1313 1dB/div





1314 10dB/div

1314 1dB/div



1315 10dBdiv

1315 10dB/div

Pokud by někdo měl k dispozici uvedené filtry a byl je ochoten nabídnout prosím ozvěte se.

Založení blogu.

Zdravím všechny kdo zde zavítali .
Pokusím se zde občas zveřejnit výsledky pokusů jak na EME tak i jiné  aktivity.
