sobota 22. ledna 2011

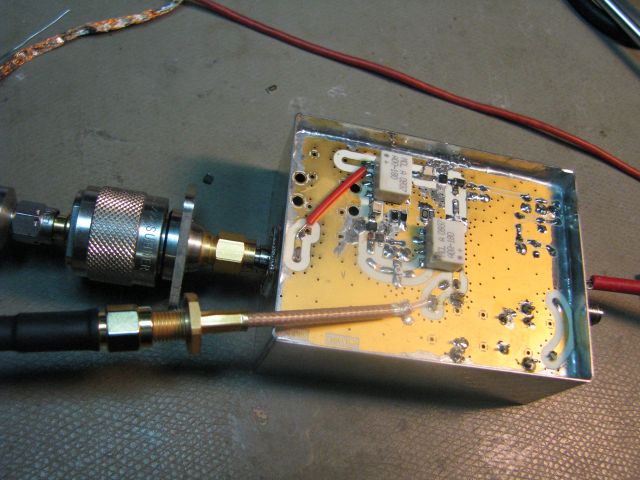

Směšovač 2m TRV


Jen poznámky k dokončeným blokům směšovače :
-"zisk"  je cca  -8dB
- u "uhrádky" je už málo místa , směšovač  diplexer a BPF je lépe zaletovat před vletováním  DPS do krabičky.

neděle 9. ledna 2011

LO 116MHz


Během víkendu jsem dokončil v popřadí 2 a 3 ks oscilatoru 116MHz.
Protože naměřené hodnoty zapomenu nebo ztratím , uvedu je pro potřeby nejmenovaného "duševného  otecka " alias machra konstruktéra.
Výstupní úrovně bude potřeba ještě upravit o -3dB. OCXO lze nastavit v rozsahu 300Hz od jmenovitého kmitočtu na obě strany.
No a protože jsem byl pověřen opravou a dokončením bloku LNA, výše nejmenovaného nabízím ještě  obrázky z nastavování. Oprava se povedla..bohužel ale přestala svítit atypická žárovka mikroskopu z produkce NDR. Tak budu muset řešit náhradu LED diodou o něco dříve něž jsem čekal.
vcětně TOKO 1314

NF 0,58 a G 23dB

LNA včetně -30dB útlumu

LNA včetně -30dB útlumu

sobota 8. ledna 2011

TOKO_filtry


Pro připravovanou serii transvertorů dle návrhu Rasťi OM6AA jsme potřebovali několik filtrů . Ovšem ukázalo se už  nedají objednat . Jedná se o 3 obvodove filtry TOKO pro 145MHz.
Nakonec se povedlo zajistit nekolik kusů z vyřazených mw spojů Ericsson. Protože jsou zde použity různé filtry se značením 1313-5, byl jsem " pověřen "jejich proměřením. Výsledky předkládám.

1313 10dB/div

1313 1dB/div

1314 10dB/div
1314 1dB/div

1315 10dBdiv

1315 10dB/div

Pokud by někdo měl k dispozici uvedené filtry a byl je ochoten nabídnout prosím ozvěte se.


pátek 7. ledna 2011

Založení blogu.

Zdravím všechny kdo zde zavítali .
Pokusím se zde občas zveřejnit výsledky pokusů jak na EME tak i jiné  aktivity.
